「 パ ワ ー リ レ ー 」 と は ？

パワーリレーとは、電子サーモ中に組み込まれている内蔵リレーに代わって電流を接断する装置を言います。

�@電子サーモのポイント摩耗を防いで寿命を延ばす。
�A電子サーモ本体では制御不可能な高出力電気器具の制御を可能にする。


私が把握しているリレーは次の通りです。（抵抗負荷と誘導負荷の違いは下記）
・抵抗負荷→電熱器等使用時、「定格電流」の許容最大値
・誘導負荷→電動機を使用時、電動機が始動する時に消費する電流の許容最大値

※括弧内の数値 → 誘導負荷の定格電流値
�@ＬＹ２　　　　抵抗負荷１５Ａ・誘導負荷１０Ａ（１A）
�AＧ７Ｊ　　　　抵抗負荷２５Ａ・誘導負荷２５Ａ（２．５A）
�BＧ７Ｚ　　　　抵抗負荷４０Ａ・誘導負荷２２Ａ（２．２A）

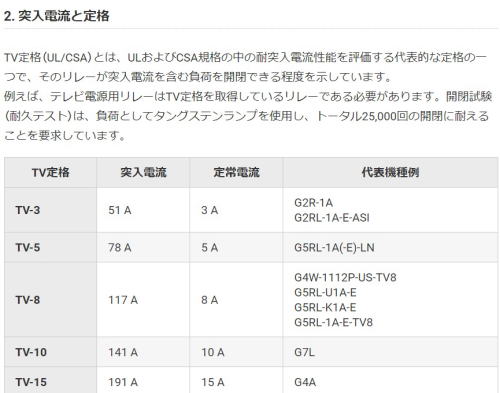

１、LY２　　TV-3なので誘導負荷の突入電流を51Aまで制御

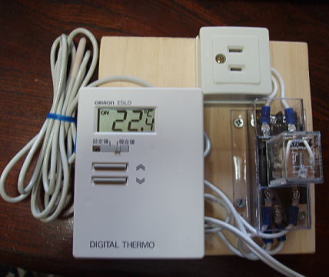

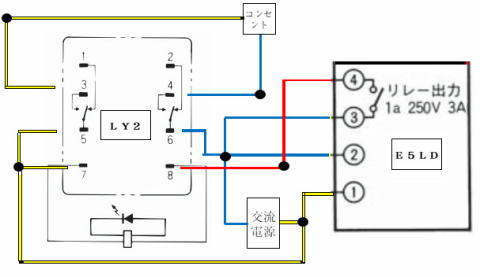

　ＬＹ２＋4E5LD　　　　　




２、G7J　　TV-10なので誘導負荷の突入電流を141Aまで制御

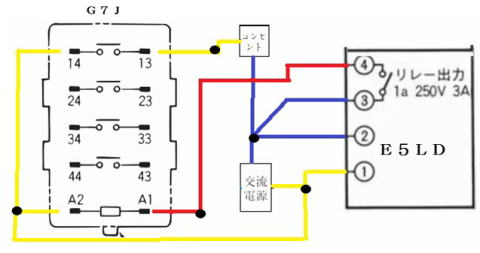

（１）　Ｇ７Ｊ＋Ｅ５ＬＤ　

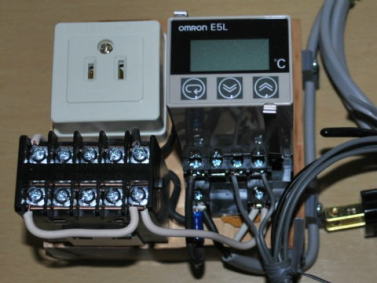

(2)　Ｇ７Ｊ＋Ｅ５Ｌ−Ｃ　　

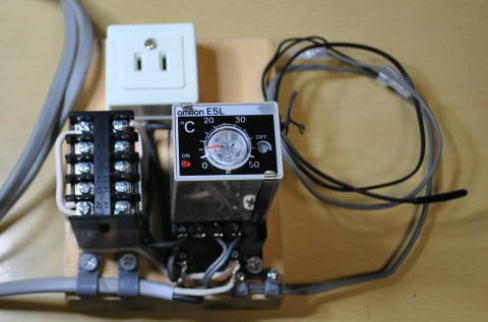

（３）　Ｅ５Ｌ−Ａ　＋　Ｇ７Ｊ
